一、卓视DID液晶拼接单元应用领域

军队指挥中心    公安监狱系统    交通指挥中心    电力调度中心    城市应急管理中心
气象指挥中心    多媒体视频会议    广播电视传播系统    矿业生产安全调度指挥中心
金融证券信息显示系统    机场、地铁、火车、汽车调度指挥中心     政府企业是单位展示中心

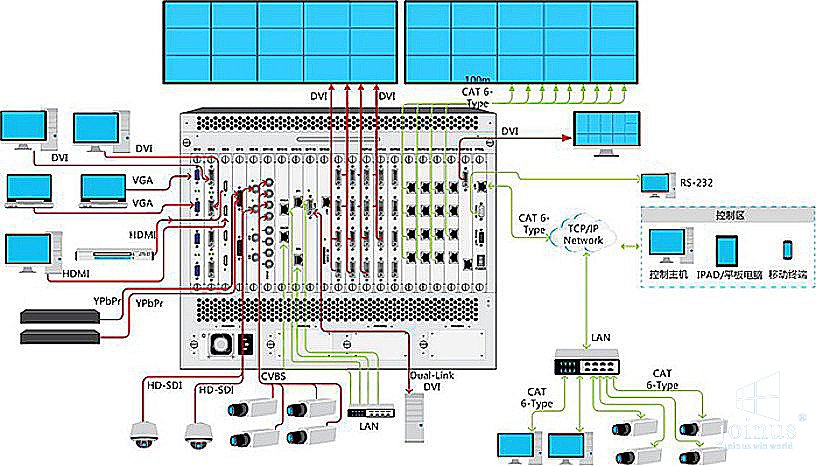

二、卓视大屏幕系统连接示意图

三、卓视大屏幕优势
1、内置卓视第三代拼接处理器   JS-TP3（拼缝以实际规格为准）
      显示拼接技术置于单个显示单元中，可通过软件来调节；
      美观、简洁、大气、显示效果好；
      整机设计、方便工程安装。

2、LAN和RS232双控模式功能
      可通过LAN和RS232两种方式进行远程控制，更加灵活方便。

3、串联与ID控制功能
      大屏幕通过RS232串联，并对每一台进行ID号设置，即可实现单台控制，既能一起控制，方便快捷。

4、拼接画面错位补偿功能
       JS-TP3强大的功能，可消除由于显大屏幕边框而导致的拼接画面连接处的错位，可支持M*N任意组合拼接幕墙。

5、色彩自动调节功能，效果更逼真
       可以独立调整显示器的6轴颜色，包括红(R)、绿(G)、蓝(B)、黄(Y)、品红(M)、青(C)， 再现自然舒展的颜色，拼接画面效果更真实统一。

6、3D智能降噪功能
       JOINUS液晶拼接单元融入了独有的3D智能降噪技术，对显示模块进行唤醒优化，显示更清晰。

 7、5ms极致反应时间
       5ms极致反应时间，避免拖影失真现象。

8、智能温控功能
       内置传感器控制风扇，有效降温，节能且延长产品使用寿命。

9、自动开关机管理功能
       内置时钟设置，用户可以自定义设置自动开关机时间。

10、低功耗，长寿命，支持7x24小时开机
         显示器采用可靠性零部件及高散热性的机体设计，支持7x24小时工作，使用寿命长达100000小时。

11、双方向178度大视角，满足全方位观赏
        全新的超宽视角延展技术（S-PVA）,保证在上下左右178度视角内观看到的图像不变形，色彩无失真。

12、多信号复合显示、漫游、叠加、跨屏功能
         强大的信号处理功能，能够兼容各种信号，复合显示。

13、JS-symast3支持多矩阵协议，同步软件操作
         JS-symast3管理软件支持多种矩阵协议，可以多矩阵联动控制，方便快捷。

14、多功能拼接处理器
        卓视科技外置拼接处理器可以同时兼容DVI HDMI VGA BNC SDI ，并可以兼容网络解码，网络预监等超强功能，独具专利技术。

———————————————————————————————————————————————————————————————

产品名称	参数
46寸液晶DID拼接屏	1、产品规格:46寸3.5mm液晶拼接大屏幕；                       2、图像长宽比：16：9；                                                             ▲3、响应时间 5ms；（产品彩页有该条对应项佐证）                                 4、色彩： 8Bit,1.06M；                                                                               5、亮度： 500cd/ m2；                                                 6、对比度：5000：1；                                                                            7、可视角度：178度/178度；                                                  8、工作寿命：100000h 9、物理拼缝：上下拼缝3.5mm，左右拼缝3.5mm 10、背光模式：LED； 11、电源：AC 100V-240V，50/60HZ； 12、安装方式：壁挂式、立柱式、嵌入式、机柜式等； 13、支持多种视频信号格式，可实现DVI HDMI VGA BNC AV等多种视频信号输入，满足客户的不同需求； ▲14、超长使用寿命，平均使用寿命不低于100000h；（产品彩页有该条对应项佐证，提供倍通检测服务机构出具的数码显示单元无故障运行不低于100000小时的测试报告复印件并加盖厂家公章） ▲15、可采用无风扇结构设计，环保静音、节约能耗、减少噪音、降低整机温度，延长使用寿命；（提供封面带MA、AL、 ILAC-MRA、CANS的国家安全防范报警系统产品质量监督检验中心（上海）公安部安全防范报警系统产品质量监督检验测试中心出具的检测报告） ★16、拼接屏具备紧急解锁和加密功能，可使用手机短信直接解锁和加密，不受距离限制；（提供具备紧急解锁和加密功能的技术文件说明并加盖公章） 17、拼接单元采用模块化设计，易于维护，提高整机可靠性及便利性； 18、拼缝补偿功能：显示单元需支持拼缝补偿功能，能消除由液晶单元边框引起的图像错位； ▲19、LCD显示单元与大屏拼接控制器、大屏控制软件等属于同一厂家的整套设备，不会出现兼容性和售后维护问题。（提供大屏幕软件著作权登记证明复印件并加盖厂家公章）； ★20、提供厂家项目授权书原件并加盖公章； ★21、提供厂家售后服务承诺书原件并加盖公章。
大屏幕拼接处理器	1、多总线并行处理，处理功能强大； 2、全硬件构架，无CPU和操作系统； ▲3、启动时间小于8秒钟，启动迅速；（产品彩页有该条对应项佐证）  4、集成多路视频信号源种类：DVI、HDMI、复合视频、VGA； 5、纯硬件控制，图像处理速度快，信号源之间切换在瞬间完成； ▲6、可独立对显示单元的白平衡、亮度、对比度、清晰度等多种拼接画质进行调整；（产品彩页有该条对应项佐证）  7、内嵌3D视频亮色分离电路单元； 8、内嵌3D逐行处理及帧频归一转化电路单元； 9、内嵌3D数字信号降噪单元； 10、可支持365X24不间断开机； ▲11、可支持8位硬件地址设定拨码开关模式，可实现软硬件两种修改ID码方式，方便快捷；（产品彩页有该条对应项佐证） 12、可开放底层通讯协议，便于用户灵活采用第三方中控系统；或自行编制软件构造大屏幕工程系统； 13、多重接口设计： 1路CVBS输入，1路CVBS输出，复合视频峰值：1Vp-p 1路DVI输入，WUXGA（1920*1080）向下自适应兼容 1路HDMI输入，1080P60向下自适应兼容 1路VGA输入，WUXGA（1920*1080）向下自适应兼容 1路RS232输入，2路RS232输出，RJ45环接 1路ISP专用接口，升级遥控维护接口  ★14、可支持感光功能，当光线变化时感光器有两秒的感应时间，光线变暗，大屏变暗，当光线变亮时，大屏变亮。能够主动根据环境亮度调整大屏显示的背光亮度，有效节约能耗，节能环保；（提供具备感光功能的技术文件说明并加盖公章） 15、支持遥控一键式拼接，在没有电脑控制的情况下，可以使用遥控器快速进行大屏拼接展示。任意拼接，单屏，开关机； 16、支持180度镜像功能； ★17、具备色温校正系统，在屏有色彩差异时，快速调整色彩差异；（提供系统软件界面截图并加盖公章） 19、可扩展支持HDMI环出。
大屏拼接控制软件	1、可实现单元显示、任意组合显示、单屏显示、整屏显示； 2、支持背光、色度、对比度、清晰度单独调整； 3、支持色温、几何尺寸、亮度增益、亮度补偿调整； 4、HDMI支持PC和DVD模式的软件切换； 5、支持无信号屏幕显示LOGO选择设定，背景颜色的设定； 6、支持多种预案存储设定，一键记忆当前状态设为预案保存； 7、内置随机码软地址发生器，利于现场的快速安装调试； 8、USB上电自动升级，还可支持ISP专用工具升级； 9、支持软件一键复位操作； 10、支持图像重显率的设定及调整； 11、支持VGA信号的自动调整； 12、具备定时开关大屏功能，方便管理； 13、可支持文本高清显示功能； 14、矩阵联动控制，仅需一步就能完成大屏与矩阵的联动切换； 15、支持各种高清矩阵、数字矩阵、模拟矩阵； 16、可支持LED虚拟字幕功能。



说明：专用于政府等大型项目控标。（单独联系业务人员进行项目投标参数授权控标）
 ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

四、产品参数

以下型号为公司内部型号，统一归属于质检报告证书JS-46PE系列，为区分参数不同，有1/2/3/4/5/6/7/8序列号组成
型号	JS-46PE1	JS-46PE2	JS-46PE3	JS-46PE4	JS-46PE5	JS-46PE6
单元尺寸	1023.9mm(H) x578.5mm(V)	1023.9mm(H) x578.5mm(V)	1022.0mm(H) x576.6mm(V)	1022.0mm(H) x576.6mm(V)	1020.0mm(H) x574.6mm(V)	1020.0mm(H) x574.6mm(V)
拼缝	5.3mm	5.3mm	3.5mm	3.5mm	1.7mm	1.7mm
使用寿命	100000小时	100000小时	100000小时	100000小时	100000小时	100000小时
屏幕比例	16:9	16:9	16:9	16:9	16:9	16:9
分辨率	1920x1080	1920x1080	1920x1080	1920x1080	1920x1080	1920x1080
亮度	500cd/㎡	700cd/㎡	500cd/㎡	700cd/㎡	500cd/㎡	700cd/㎡
对比度	5000:1	5000:1	5000:1	5000:1	5000:1	5000:1
可视角度	178°/178° (水平/垂直)	178°/178° (水平/垂直)	178°/178° (水平/垂直)	178°/178° (水平/垂直)	178°/178° (水平/垂直)	178°/178° (水平/垂直)
色彩饱和度	16.7M	16.7M	16.7M	16.7M	16.7M	16.7M
响应时间	5ms	5ms	5ms	5ms	5ms	5ms
信号输入	HDMI/VGA/DVI/BNC	HDMI/VGA/DVI/BNC	HDMI/VGA/DVI/BNC	HDMI/VGA/DVI/BNC	HDMI/VGA/DVI/BNC	HDMI/VGA/DVI/BNC
信号输出	CVBS	CVBS	CVBS	CVBS	CVBS	CVBS
控制输入/输出	RS-232 （RJ45）	RS-232 （RJ45）	RS-232 （RJ45）	RS-232 （RJ45）	RS-232 （RJ45）	RS-232 （RJ45）
功耗	120W	160W	120W	160W	120W	160W
电源	AC100V-240V, 50/60Hz	AC100V-240V, 50/60Hz	AC100V-240V, 50/60Hz	AC100V-240V, 50/60Hz	AC100V-240V, 50/60Hz	AC100V-240V, 50/60Hz


（※ 本网站的产品数据仅供参考，具体参数请以实际产品为准，本公司保留对产品的最终解释权，敬请咨询下方电话或扫描二维码添加企业公众号）
 -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
